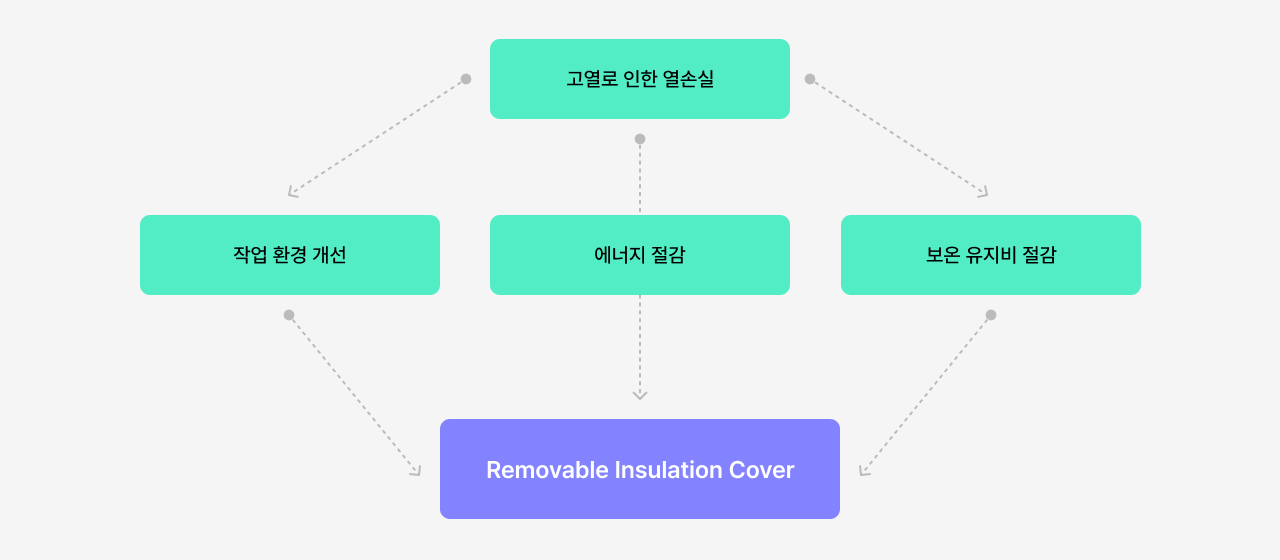

석유화학 플랜트,발전설비,기타 산업에서 고열과 고에너지 손실로 막대한 비용이 들어가는 것을 절감 및 에너지 효율 극대화를 위해 Insulation의 새로운 변화가 필요함
-> Removable Insulation Cover(4-R Cover)

열 손실이 많이 발생되고 있는 장치 등의 에너지 절감 효과와 작업 환경개선을 위하여 Removable Insulation Cover(4-R Cover)

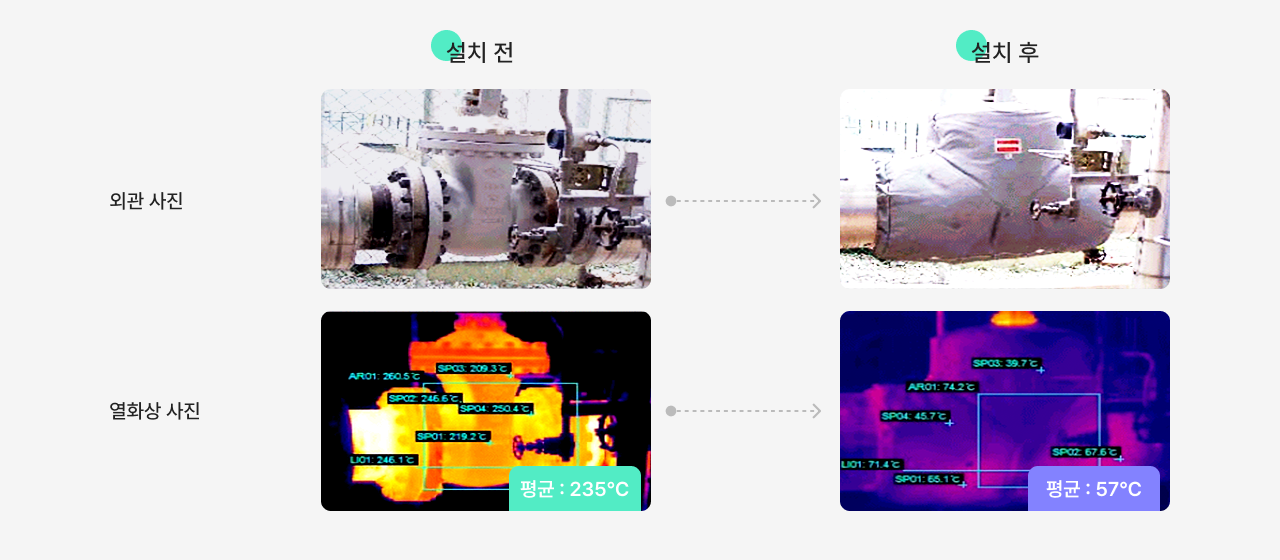

Steam V/V

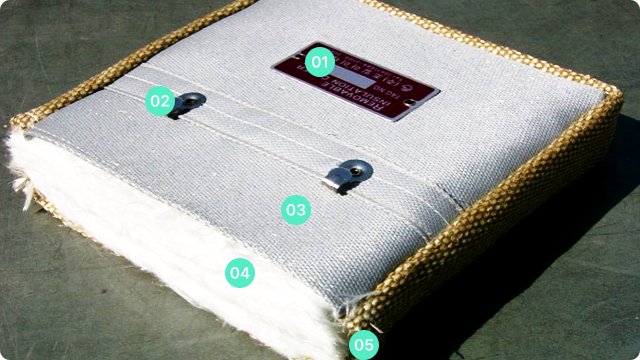

소재구성

• Name Plate (AL 1.0mm)
• Snap Button sus304(걸 고리 및 고정장치)
• Duble Silicon Coated Fiber Glass Cloth 0.4-08T 300℃, 평 직( TWLL Weave) 베이지색
• E-Glass Felt /Glass Wool/Cerak Wool / Aerogel / 고무발포 (발주처 단열재 요청에 따라 변경 )
• High Temp Glass Cloth ,800℃, 평 직( TWLL Weave)

단열재 비교

사양 및 치수단면도

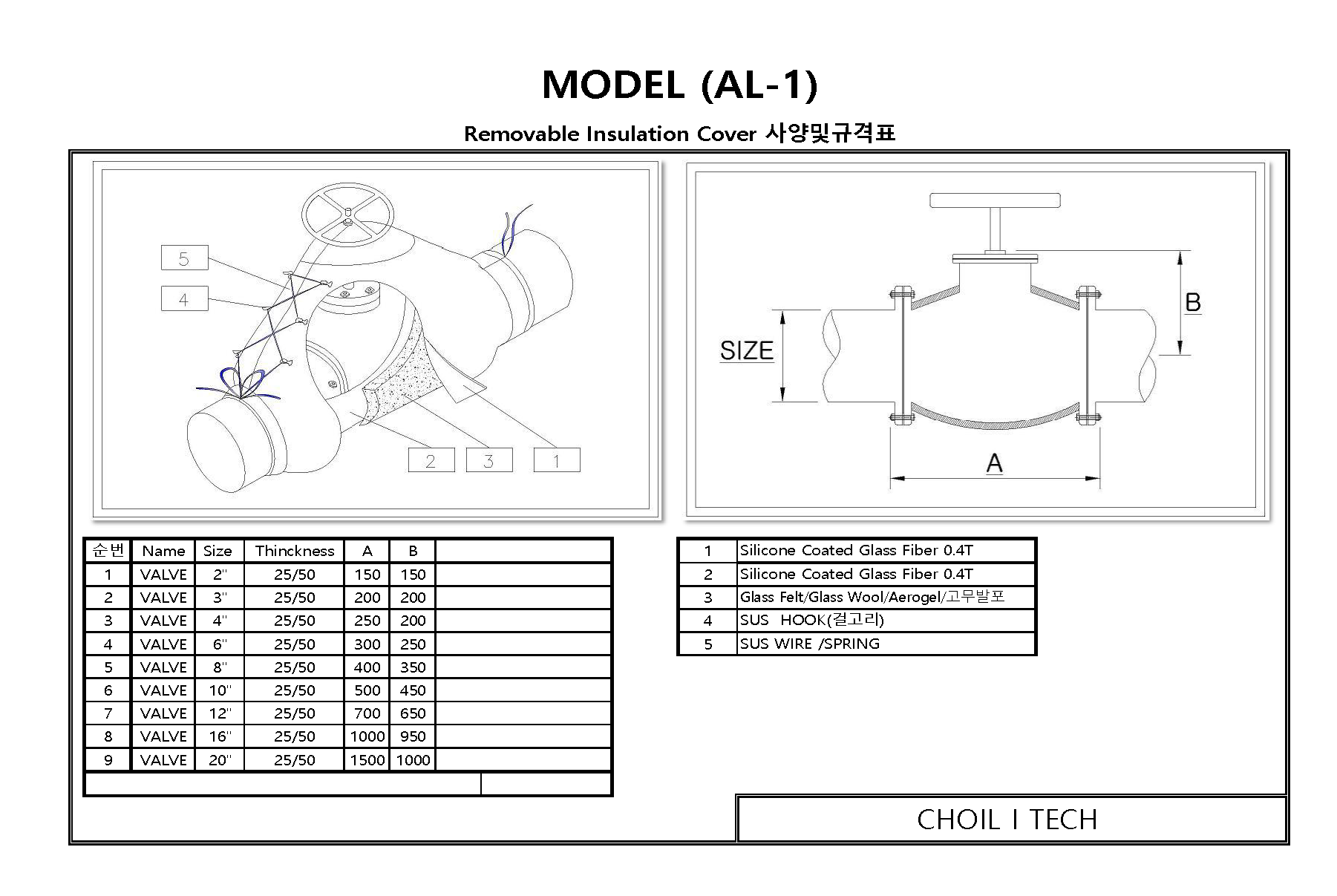

MODEL AL-1

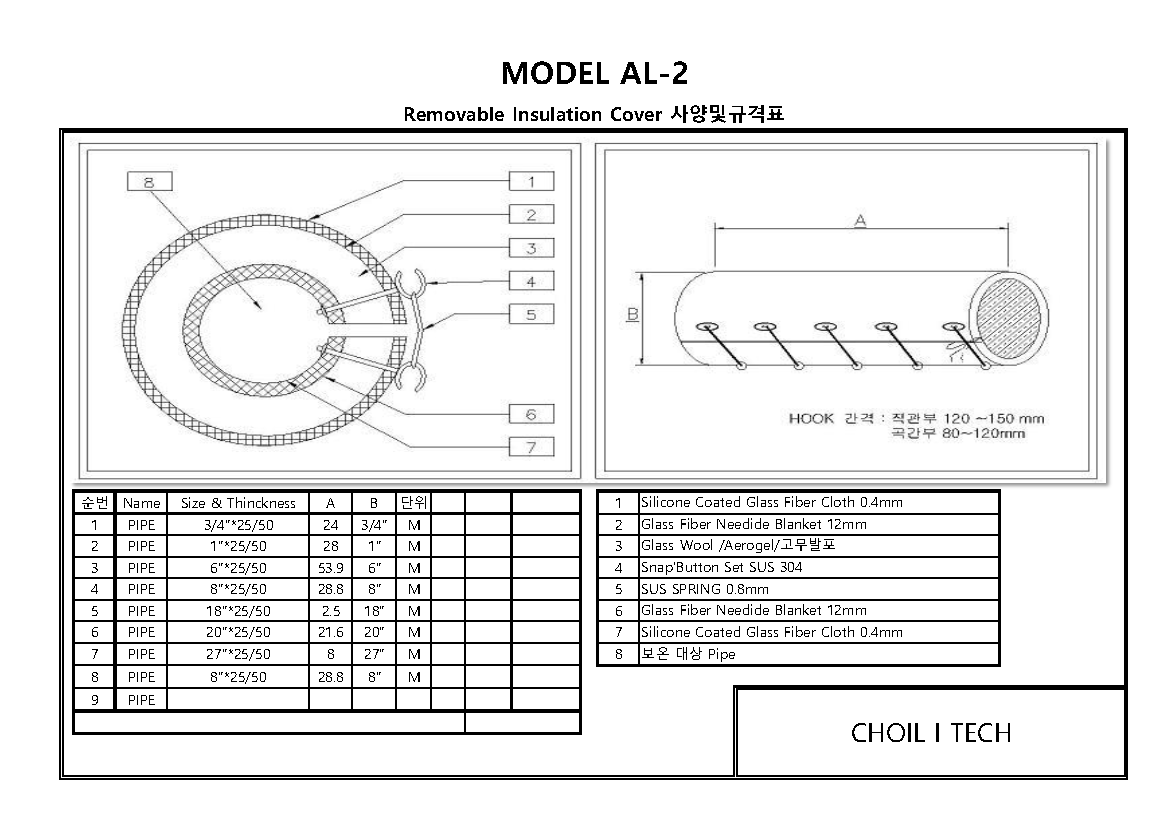

MODEL AL-2

기존 보온과 Removable Insulation Cover 보온 비교

Removable Insulation Cover 보온 예시(열전도)

• 열전도 : 열이 물체의 고온으로부터 저온부로 이동하는 현상
• 전도되는 열량의 식 : 물체의 열전도율이 1kcal/mh℃라고 하는 것은 열이 통과하는 단면적1m2, 두께1m, 전·후면의 온도차를 1 ℃라고 할 때 1시간에 1kcal의 열이 전해지는 것을 말합니다.

• 열전도 열량 계산식

  Removable Insulation Cover 보온 비교

  보온재의 두께	X
  방산열량	Q
  표면온도	θs

• 보온(예시)

  1. 내부온도θ0=200℃,외부온도θr=20℃,표면온도θs=40℃일 경우
  2. 열전도율
  3. 보온두께
  4. 이때의 열손실
  5. 반대로 단열재를 사용하지 않고5mm두께의 철판만 사용할 경우의 열손실과 표면온도 (철판의λ=57㎉/mh℃)
  6.
  7. ※단열재를 사용하지 않을 경우 10배의 열손실 발생

기대효과

열 손실의 감소로 에너지 효율 극대화가 가능하며 에너지 유지 비용을 절감 및 Removable Insulation Cover 재활용 으로 원자재 비용 절감 효과, 폐기물 발생비용 절감 등으로 경제적 비용 절감을 기대 할 수 있습니다.
